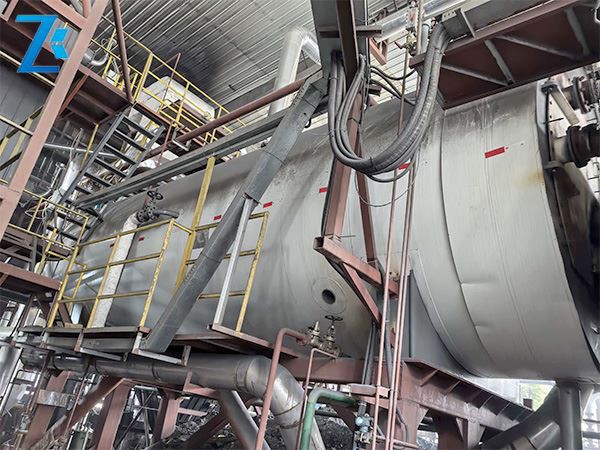

Żejt Orizzontali-Bojler tal-Fwar li Jqabbad

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Deskrizzjoni

Il-Boiler tal-Fwar taż-Żejt Orizzontali -Fired Steam Boiler huwa apparat tal-enerġija termali ddisinjat orizzontalment li juża ż-żejt bħala l-fjuwil ewlieni tiegħu. Issaħħan l-ilma ġewwa t-tanbur tal-bojler billi tirrilaxxa l-enerġija tas-sħana permezz tal-kombustjoni tal-fjuwil, u tipproduċi fwar saturat jew imsaħħan żżejjed. Hija tiftaħar vantaġġi bħal struttura kompatta, effiċjenza għolja, faċilità ta 'tħaddim, u konformità ambjentali. Jista 'jipprovdi b'mod stabbli fwar li jissodisfa r-rekwiżiti tal-proċess, li jissodisfa l-ħtiġijiet tal-enerġija termali ta' diversi xenarji. Il-Boiler tal-Fwar taż-Żejt Orizzontali -Fired Steam Boiler strettament jaderixxi mal-istandards nazzjonali tal-manifattura tal-bojlers u r-regolamenti tas-sikurezza, u jintegra teknoloġiji avvanzati ta 'kombustjoni u kontroll awtomatiku. Jibbilanċjaw l-effiċjenza enerġetika, is-sigurtà, u l-prattiċità, huwa kompatibbli ma 'diversi tipi ta' fjuwil, inkluż żejt ħafif u tqil, li jagħmilha l-alternattiva preferuta għall-bojlers tradizzjonali ta '-tniġġis għoli għall-provvista ta' enerġija termali nadifa.

Komponenti Ewlenin

Korp tal-bojler: Pjanċa tal-azzar tal-bojler ta' kwalità-għoli, irrumblat u wweldjat awtomatikament, bi trattament ġenerali tas-sħana jew skoperta ta 'difetti.
Sistema tal-Kombustjoni: Burner tal-isem tal-marka, mgħammar b'pompa taż-żejt, valv tas-solenojd, u transformer tal-ignition.
Sistema ta 'Kontroll: Komponenti elettriċi minn Siemens/Delixi u marki oħra, kontrollur tal-wiri LCD.
Sistema ta 'Provvista ta' Ilma: Pompa ta 'l-ilma ċentrifugali b'diversi -stadji, tank tal-ħażna.
Valvoli u Strumenti: Valvoli ta' sigurtà ta' ditta magħrufa sew-, gate valves, gauges tal-livell, kontrolluri tal-pressjoni, u gauges tal-pressjoni.

Parametri tal-prodott

Mudell		YYL/YYW 350Y(Q)	YYL/YYW 450Y(Q)		YYL/YYW 700Y(Q)		YYL/YYW 950Y(Q)		YYL/YYW 1200Y(Q)	YYL/YYW 1400Y(Q)	YYL/ YYW 1900Y(Q)		YYL/YYW 2300Y(Q)		YYL/YYW 2900Y(Q)		YYL/YYW 3500Y(Q)
Qawwa nominali (KW)		350	460		700		960		1200	1400	1900		2300		2900		3500
Provvista tas-sħana × 10⁴(kCal/h)		30	40		60		80		100	120	160		200		250		300
Effiċjenza termali (%)		Ikbar minn jew ugwali għal 92	Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92	Ikbar minn jew ugwali għal 92	Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92
Pressjoni tad-disinn (MPa)		1.1	1.1		1.1		1.1		1.1	1.1	1.1		1.1		1.1		1.1
Temperatura massima tax-xogħol (grad)		320	320		320		320		320	320	320		320		320		320
Rata medja taċ-ċirkolazzjoni (m³/h)		40	60		60		100		100	100	160		160		200		200
Il-kapaċità medja tal-forn (m³)		0.4	0.5		0.6		0.8		1.1	1.2	2.1		2.6		3.5		7.8
Dijametru kompetenti (DN)		80	100		100		125		125	125	150		150		200		200
Kapaċità (KW)		14.5	18		18		26		37.5	49.5	57.5		61.5		75		75
Karburant applikabbli		Żejt, gass
Konsum tal-fjuwil Kg/h (żejt)		30		40		60		80		100		120		160		200
Dimensjonijiet (φ·H)m	Forn taż-żejt vertikali	1.3×2.5		1.8×3		2.0×3.5		2.1×3.8		2.2×4		2.2×4.5		2.4×4.6		2.7×5.1
	Forn taż-żejt orizzontali	1.3×2.4		1.8×3		1.9×3.2		2.0×3.3		2.2×3.6		2.2×4.2		2.4×4.6		2.5×5.3
Pompa taċ-ċirkolazzjoni	Mudell WRY	WRY 80-50-180		WRY 100-65-190		WRY 100-65-200		WRY 100-65-230		WRY 100-65-240		WRY 100-65-257		WRY 125-80-250		WRY 125-80-250
	Fluss (m³/h)	40		60		60		100		100		100		160		160
	Lift(m)	40		38		40		55		70		80		60		60
	Qawwa (KW)	7.5		11		15		22		30		37		45		45

Mudell		YYL/YYW 4700Y(Q)	YYL/YYW 5000Y(Q)		YYL/YYW 7000Y(Q)	YYL/YYW 8200Y(Q)		YYL/YYW 9400Y(Q)		YYL/YYW 10500Y(Q)		YYL/ YYW 12000Y(Q)		YYL/YYW 14000Y(Q)		YYL/YYW 15000Y(Q)		YYL/YYW 16300Y(Q)
Qawwa nominali (KW)		4700	5900		7000	8200		9400		10500		12000		14000		15000		16300
Provvista tas-sħana × 10⁴(kCal/h)		400	500		600	700		800		900		1000		1200		1400		1500
Effiċjenza termali (%)		Ikbar minn jew ugwali għal 92	Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92	Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92		Ikbar minn jew ugwali għal 92
Pressjoni tad-disinn (MPa)		1.1	1.1		1.1	1.1		1.1		1.1		1.1		1.1		1.1		1.1
Temperatura massima tax-xogħol (grad)		320	320		320	320		320		320		320		320		320		320
Rata medja taċ-ċirkolazzjoni (m³/h)		260	300		340	400		520		600		600		680		800		900
Il-kapaċità medja tal-forn (m³)		8.4	8.8		10.5	11.2		11.5		13		15		18		21		23
Dijametru kompetenti (DN)		200	250		250	250		300		300		300		350		350		400
Kapaċità (KW)		98.5	121.5		148.5	155		195		235		235		295		341		314
Karburant applikabbli		Żejt, gass
Konsum tal-fjuwil Kg/h (żejt)		435	545	660			760		875		980		1140		1360		1620	1740
Dimensjonijiet (φ·H)m	Forn taż-żejt vertikali	3.2×7	3.3×7.5	3.5×8.2			3.62×9.2		3.7×9.6		3.65×11		3.65×11		3.98×11.8		4×12.5	4.06×12.8
	Forn taż-żejt orizzontali	3.23×6.7	3.26×7.45	3.26×7.9			3.62×9		3.6×9.48		3.65×10.4		3.65×10.6		3.98×11.5		4×12.2	4.06×12.5
Pompa taċ-ċirkolazzjoni	Mudell WRY	125-100-257	125-100-260	150-125-270			125-100-250		125-100-257		125-100-260		125-100-260		150-125-270A		150-125-280A	150-125-280
	Fluss (m³/h)	26	300	340			200×2		260×2		300×2		300×2		340×2		400×2	400×2
	Lift(m)	70	70	76			60		70		70		70		76		78	78
	Qawwa (KW)	75	90	110			55×2		75×2		90×2		90×2		110×2		132×2	132×2

Vantaġġi ewlenin tal-Prestazzjoni

1. Effiċjenza Għolja u Iffrankar tal-Enerġija:

Effiċjenza tal-Kombustjoni: Mgħammar b'berners proporzjonali ta'-kwalità għolja importati jew prodotti domestikament, li jiksbu proporzjonijiet preċiżi tal-fjuwil-arja għal kombustjoni sħiħa u l-ebda duħħan iswed.
Effiċjenza tat-Trasferiment tas-Sħana: Mibnija-f'elementi ta 'fluss turbolenti fit-tubi taċ-ċumnija jfixklu s-saff tal-konfini laminari tal-gass taċ-ċmieni, u jtejjeb it-trasferiment tas-sħana konvettiva.
Irkupru tas-Sħana Skarta: Apparat jew kondensaturi li jirrispettaw l-Eko-jistgħu jiġu kkonfigurati kif meħtieġ biex jutilizzaw is-sħana mormija mill-gass tal-egżost biex isaħħnu l-ilma tal-għalf, ikomplu jnaqqsu t-temperatura tal-gass tal-egżost għal taħt il-100 grad u jtejbu b'mod sinifikanti l-effiċjenza termali ġenerali tal-bojler.

2. Grad Għoli ta 'Awtomazzjoni:

Mgħammar b'sistema ta' kontroll intelliġenti li tuża PLC jew kontrollur tal-mikrokompjuter{0}}high-end, li tippermetti:
Operazzjoni Kompletament Awtomatika: -buttun wieħed, tqabbid awtomatiku, tindif, kombustjoni, u għeluq.
Regolament tat-Tagħbija: Jaġġusta awtomatikament it-tagħbija tal-bojler għal għoli, baxx jew baxx ibbażat fuq bidliet fil-pressjoni tal-fwar, u jiffranka l-fjuwil.
Monitoraġġ-ħin reali: Wirja-ħin reali tal-pressjoni tal-fwar, it-temperatura tal-ilma tal-bojler, it-temperatura tal-gass tal-egżost, l-istatus tat-tħaddim, u l-kodiċijiet tal-ħsara.

3. Struttura kompatta u Installazzjoni konvenjenti:

L-adozzjoni ta 'disinn integrat, il-korp tal-bojler, il-berner, il-pompa tal-ilma, is-sistema ta' kontroll, il-valvi u l-istrumenti huma kollha integrati fil-bażi u mibgħuta bħala unità kompluta. L-utenti għandhom bżonn biss li jgħaqqdu l-ilma, l-elettriku, iż-żejt, iċ-ċumnija, u l-fwar fuq il-post-biex jitħaddmu, u b'hekk iqassar b'mod sinifikanti ċ-ċiklu tal-installazzjoni.

4. Favur l-ambjent u Emissjoni Baxxa:

Permezz ta 'teknoloġija ta' kombustjoni baxxa-NOx u kontroll preċiż tal-kwantità taż-żejt, il-ġenerazzjoni ta 'NOx (ossidi tan-nitroġenu) hija mrażżna b'mod effettiv. L-opaċità tal-gass taċ-ċumnija hija inqas mil-livell 1 ta 'Ringelmann, u tilħaq l-istandards ta' emissjoni ambjentali nazzjonali u lokali.

Sistemi Multipli ta' Protezzjoni tas-Sigurtà

Biex jiġi żgurat it-tħaddim sikur u stabbli tat-tagħmir, il-bojler huwa mgħammar b'diversi apparati ta' protezzjoni tas-sigurtà interkonnessi:
Protezzjoni ta 'pressjoni żejda: Meta l-pressjoni tal-fwar taqbeż il-limitu ta' fuq stabbilit, il-berner jintefa awtomatikament u joħroġ allarm li jinstema 'u viżwali; jekk il-valv tas-sigurtà jivvjaġġa, jista 'jinkiseb ħelsien mill-pressjoni mekkanika.
Protezzjoni tal-Livell tal-Ilma Baxx: Mgħammar b'elettrodu indipendenti jew gauge tal-livell tal-ilma tat-tip float-, meta l-livell tal-ilma jaqa 'taħt il-livell tal-limitu, il-berner jintefa awtomatikament u joħroġ allarm biex jipprevjeni ħruq niexef.
Protezzjoni tal-Flameout: Il-berner huwa mgħammar b'fotoreżistur/sensor fotoelettriku biex jimmonitorja l-fjamma; f'każ ta 'flameout aċċidentali, il-provvista tal-karburant tinqata' u l-valv tal-karburant jingħalaq fi ftit sekondi.
Protezzjoni tat-Temperatura: Jinkludi protezzjoni kontra temperatura anormali tal-gass taċ-ċumnija u sħana żejda tal-ilma tal-bojler.
Sejbien ta' Tnixxija tal-Gass: Jekk ikkonfigurat bħala tip ta' fjuwil tal-gass-jew doppju-, l-issikkar tal-pipeline tal-fjuwil se jiġi kkontrollat awtomatikament qabel l-istartjar.

FAQ

Q1: X'inhuma l-vantaġġi ewlenin ta 'bojler tal-fwar -Orizzontali taż-Żejt meta mqabbel ma' bojler vertikali?

A1: Il-vantaġġi ewlenin ta' Boiler tal-Fwar taż-Żejt -Orizzontali huma:

Kwalità Aħjar tal-Fwar: B'volum akbar ta 'ilma u spazju tal-fwar, flimkien ma' separatur tal-fwar-ilma, il-fwar tal-ħruġ huwa aktar niexef u aktar stabbli.
Effiċjenza Termali Ogħla: Bl-użu ta' struttura ta' tliet-pass, il-fluss tal-gass taċ-ċumnija huwa itwal, li jirriżulta fi skambju tas-sħana aktar komplet u ġeneralment iffrankar tal-enerġija ogħla meta mqabbel ma' bojler vertikali.
Kombustjoni Aktar Sħiħa: L-ispazju akbar tal-forn huwa adattat għal-berners ta' qawwa għolja, li jwassal għal kombustjoni tal-fjuwil aktar kompleta.
Manutenzjoni Konvenjenti: Il-pajpijiet taċ-ċumnija jistgħu jiġu spezzjonati billi sempliċiment tiftaħ il-kaxxa tad-duħħan ta 'quddiem; l-ispazju intern huwa relattivament spazjuż.

Q2: X'inhu l-ħajja tal-bojler? Kif għandha ssir il-manutenzjoni ta' rutina?

A2: Ħajja tad-Disinn: Il-ħajja tad-disinn tipika hija 10-15-il sena, skont il-materjali, il-proċess tal-iwweldjar u t-trattament tal-ilma.
Punti Ewlenin għall-Manutenzjoni ta' Rutina:

Ġestjoni tal-Ilma: Għandu jiġi installat softener tal-ilma biex jipprevjeni l-iskala. Dan huwa l-aktar fattur kruċjali fl-estensjoni tal-ħajja tal-bojler.
Manutenzjoni ta' Tfigħ: Għal -għeluq fit-tul, uża jew "manutenzjoni niexfa" (tpoġġi dessikant) jew "manutenzjoni mxarrba" (tisfija b'nitroġenu jew soluzzjoni alkalina) biex tevita l-korrużjoni tal-ossiġnu.
Tindif Regolari: Naddaf regolarment l-akkumulazzjoni ta 'rmied ġewwa l-pajpijiet taċ-ċumnija u d-depożiti tal-karbonju fuq iż-żennuni tal-berner.
